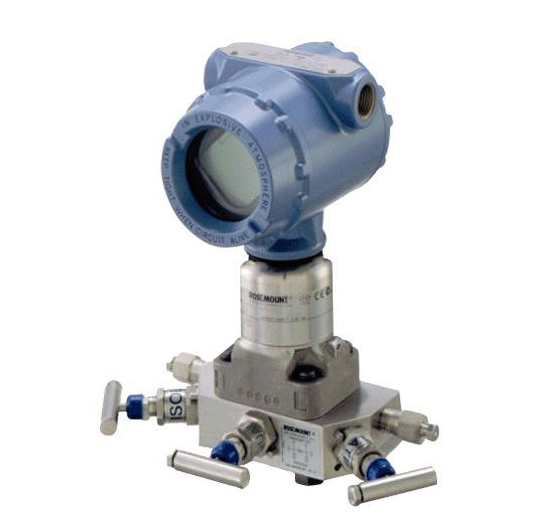

3051H高溫型壓力變送器(羅斯蒙特)的產品詳細介紹：
產品說明:
技術參數:
可測過程溫度高達375°F（191°C），且不需使用遠傳膜片密封或毛細管
精度0.25%，量程比100：1
高溫應用場合下，溫度影響與時間響應減少
傳感膜頭和線路板與3051C型相同
|
型號
|
變送器類型（選一個）
|
|||
|
TY3051HD
TY3051HG |
差壓變送器，用于高溫過程
表壓變送器，用于高溫過程 |
|||
|
代碼
|
壓力范圍(URL)(選一個)
|
|||
|
2
3 4 5 |
0-2.5至0-250inH2O(0-0.62至0-62.2kPa)
0-10至0-1,000inH2O(0-2.48至0-248kPa) 0-3至0-300psig(0-20.7至0-2070kPa) 0-20至0-2,000psig(0-138至0-13800kPa) |
|||
|
代碼
|
輸出
|
|||
|
A
M(1) |
4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2) |
|||
|
代碼
|
|
|||
|
2
7(2) |
|
|||
|
代碼
|
過程隔離膜片
|
|||
|
2
3(2) 5 |
316L SST
哈氏合金C-276 鉭 |
|||
|
代碼
|
O型環材料
|
|||
|
A
|
玻璃填充四氟乙烯(TFE)
|
|||
|
代碼
|
過程充液
|
|||
|
D
H N |
D.C.200硅油
惰性液 Neobee M-20 |
|||
|
代碼
|
傳感膜頭隔離膜片材料
|
|||
|
2
|
SST
|
|||
|
代碼
|
傳感膜頭充液
|
|||
|
1
2 |
硅油
惰性液(鹵代烴) |
|||
|
代碼
|
|
|||
|
A
B C D J K L |
|
(1)不適用于危險場所認證選項代碼I1、N1、E4和K6。
(2)符合NACE MR 01-75推薦材料。
(2)符合NACE MR 01-75推薦材料。
|
代碼
|
選項
|
|
B5 B6 E5 I5 K5 C6 K6(1) I1(1) N1(1) E8 E4(1) E7 I7 L4 M5 M6 Q4 J1(2) J3(2) T1(3) C1 C2 C4(4) S4(5) P1 P2 D3 D8 |
安裝支架
2英寸管道安裝與面板安裝通用安裝支架，碳鋼螺栓 2英寸管道安裝與面板安裝通用安裝支架，SST螺栓 危險場所認證 廠家互檢(FM)隔爆認證 廠家互檢(FM)非易燃與本質安全聯合認證 廠家互檢(FM)隔爆與本質安全認證 加拿大標準協會(CSA)隔爆與本質安全認證 (要求***大電壓42.4Vdc) CSA與CENELEC隔爆與本質安全認證 BASEEFA/CENELEC本質安全認證 BASEEFA N類認證 CESI/CENELEC隔爆認證 日本工業標準(JIS)隔爆認證 加拿大標準協會(SAA)隔爆認證 加拿大標準協會(SAA)本質安全認證 法蘭與接頭用螺栓 奧氏體316 SST螺栓 表頭 液晶表頭，用于鋁制外殼（僅限外殼代碼A，B，C） 液晶表頭，用于SST外殼（僅限外殼代碼J，K，L） 其它選項 校驗數據 只有本機零點調整 無本機零點或量程調整 耐瞬變電壓保護端子塊 定制軟件組態（隨合同完成CDS00806-0100-4001） 0.8-3.2Vdc輸出，帶有基于HART協議的數字信號（僅限輸出代碼M） 模擬輸出級符合NAMUR推薦NE43，1994年1月18日 與一體化孔板組件相連-參照PDS00813-0100-4686訂貨信息 靜壓測試 清洗，用于特殊應用場合 1/4-18NPT過程連接(無法蘭接頭) 陶瓷球排液/排氣閥 |
(1)不適用于低功耗選項代碼M。
(2)本機零點與量程調整為標準型，除非指定選項代碼J1或J3。
(3)不適用于危險場所認證代碼I1或K6。
(4)在工廠中預設置為符合NAMUR的操作，不能在現場改變?yōu)闃?biāo)準操作。
(5)該選項***大靜壓額定值為3,000psi(20684kPa),僅適用于無相連管道的工廠組裝，且僅限于量程2,3,4,5。
(2)本機零點與量程調整為標準型，除非指定選項代碼J1或J3。
(3)不適用于危險場所認證代碼I1或K6。
(4)在工廠中預設置為符合NAMUR的操作，不能在現場改變?yōu)闃?biāo)準操作。
(5)該選項***大靜壓額定值為3,000psi(20684kPa),僅適用于無相連管道的工廠組裝，且僅限于量程2,3,4,5。
