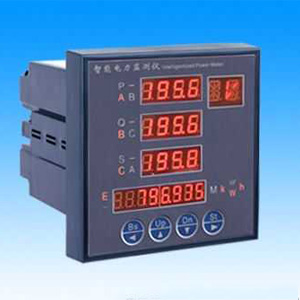

產品說明:
一、產品功能及特點
w具有自動穩零功能
w具有數字化整定功能
w具有掉電記憶功能
w具有強抗電磁干擾能力
w具有多種接線方式
w具有故障自動診斷功能
w具有可編程狀態設定功能
w具有較高測量精度
二、主要通用技術指標
1、測量線制及電量：
可測量一條三相四線制回路或其他任何制式的全部相電壓/線電壓（V）、電流（I）、功率
（P、Q、S）電能（Wh、Qh）、功率因素（PF）、頻率（F）、零序電流（IO）等34個參數。
2、工作電壓：
AC85～265V 40～70Hz，DC85～330V（標準）
DC18～90V（可選）
3、整機功耗：≤4VA
4、過載能力：
電壓：750V連續；1000V 10秒；1200V 3秒
電流：2倍額定連續；20倍額定1秒
5、輸入范圍：
U：5～120V/600V（***大600V），自動量程切換
I：0～1A/5A（***大6A），自動量程切換
6、吸收功耗：
電壓：＜0.8VA/400V，＜0.25VA/220V
電流：＜0.1VA/5A
7、準確度
|
電壓Vx
|
0.2%RD～0.5%RD
|
|
電流Ixx
|
0.2%RD～0.5%RD
|
|
有功功率P
|
0.5%RD
|
|
無功功率Q
|
0.5%RD
|
|
視在功率S
|
0.5%RD
|
|
功率因數PF
|
0.5%RG
|
|
有功電能Wh
|
0.5%RD
|
|
無功電能Qh
|
1.0%RD
|
|
零序電流IO
|
1%RG
|
|
頻率Hz
|
0.2%RG
|
8、可編程設計：
編程模式：（口令）
測量系統選擇：三相四線/三相三線/一相二線/一相三線/三相平衡
CT，PT變比：1～59999
通訊：
☆ 波特率：1200/2400/4800/9600
☆ 數據位：8或7
☆ 校驗位：奇/偶/無校驗位
☆ 停止位：1或2
☆ 通訊規約：Modbus RTU/Modbus ASCII RS-485/RS232C,在同一時間只能用其中之一
☆ 時鐘：年、月、日、時、分、秒、星期
☆ 時鐘誤差：0.5秒/24小時
☆ 電能累加復位：（口令）
☆ 校準：（口令）
9、絕緣強度：
對象：在輸入/輸出/電源之間
引用標準：IEC688－1992
試驗方法：AC2KV 1分鐘 漏電流2mA
10、電磁兼容：
①浪涌（1.2/50-8/20uS）
對象：電源、I/0線
引用標準：IEC61000－4－5/IEC61000－4－11
試驗方法：4KV（1.2×50uS）
②快速瞬變脈沖串
對象：電源、I/0線
引用標準：IEC61000－4－4
試驗方法：電源：4KV 2.5KHz
I/0線：2KV 5KHz
③靜電放電
對象：電源、I/0線
引用標準：IEC61000－4－2
接觸放電：6KV
氣隙放電：8KV
④射頻電磁場
對象：設備本體
引用標準：IEC61000－4－3
試驗方法：10V/m中等強度的電磁輻射（如距離不少于1米的手提對講機）
⑤穩定性
溫度范圍：－10～＋50℃
溫度影響：10ppm/℃
長期穩定性：＜0.2%年
11、隔離：
輸入/輸出/電源間相互隔離
三、常規說明
◆ 結構：板前接線
◆ 安裝方式：35mm導軌安裝或螺釘固定
◆ 外殼材料：阻然塑料（均為黑色）
◆ 外形尺寸：110mm×75mm×70mm
